Tủ cắt lọc sét 3 pha PSP347S62 Prosurge Mỹ 300kA
- Công nghệ MOV được bảo vệ nhiệt. Ngắt nhanh chóng và an toàn trong trường hợp sự cố quá điện áp hoặc dòng điện bất thường.
Công nghệ PTMOV vượt trội
RBảng điều khiển một cổng SPDsDòng PSP CTRIỂN VỌNG® Bảng điều khiển PSP C series SPD được định nghĩa là giải pháp chống sét lan truyền hiệu suất cao cho hầu hết các môi trường thương mại và công nghiệp với các hoạt động quan trọng. Chúng bao gồm Thiết bị bảo vệ chống sét lan truyền (SPD) Loại 1 và Loại 2 giúp bảo vệ chống lại tác hại của các đợt tăng sóng nhất thời. Những đợt tăng này là kết quả của:‑ Sét đánh trực tiếp và gián tiếp‑ Công ty điện lực chuyển tải
‑ Chuyển đổi tải thượng lưu tại các cơ sở khác
Các loại SPD trên ANSI / UL 1449 4th:
Loại 1 ‑ SPD được kết nối cố định được thiết kế để lắp đặt giữa thứ cấp của máy biến áp dịch vụ và phía đường dây của thiết bị quá dòng của thiết bị dịch vụ, cũng như phía phụ tải, bao gồm vỏ ổ cắm công tơ watt‑giờ và SPD Case đúc được thiết kế để lắp đặt mà không cần thiết bị bên ngoài thiết bị bảo vệ quá dòng.
Loại 2 ‑ Các SPD được kết nối cố định nhằm mục đích lắp đặt ở phía tải của thiết bị quá dòng của thiết bị bảo dưỡng; bao gồm SPDs nằm ở bảng điều khiển chi nhánh và SPD Case đúc.PSP C được chế tạo với PTMOV đã được cấp bằng sáng chế của Prosurge, có công nghệ dập tắt hồ quang và được bảo vệ bằng nhiệt là cốt lõi cho năng lực của Prosurge. PSP C có lợi thế đáng kể về an toàn quá áp bất thường và dòng sự cố cao và do đó đảm bảo mức độ an toàn và hiệu suất cao nhất trong ngành. Thiết kế mô‑đun dự phòng song song làm cho SPD cực kỳ mạnh mẽ và đáng tin cậy, do đó có thể xử lý dòng xung lớn lên đến 300kA (8/20 μs) và nhiều dòng xung ở mức danh định cao nhất của nó.
Dòng Prosurge PSP C được thử nghiệm và được liệt kê là UL1449 4th Type 1 và Type 2 SPD (UL1283 được liệt kê với chức năng theo dõi sóng sin). Mặt trước của chúng tích hợp chức năng giám sát trạng thái làm việc SPD và tự chẩn đoán để nâng cao hiệu suất và khả năng sử dụng. Chúng có đèn báo và đèn LED màu để chứng minh nguồn và trạng thái bảo vệ của mỗi pha nguồn được bảo vệ. Họ
được xây dựng với vỏ NEMA 4 / 4X để đảm bảo chống lại bụi bẩn, bụi và nước cho việc sử dụng trong nhà hoặc ngoài trời.www.Prosurge.com Phát hành bởi Prosurge Electronics. Co., Ltd. phiên bản 2020 1
R
Bảng điều khiển một cổng SPDs
Các ứng dụng tiêu biểu:
Ở các vị trí phơi sáng cao và trung bình
Thương mại
Công nghiệp
Thông tin liên lạc
Năng lượng tái tạo
Quyền lực quan trọng (bệnh viện, trung tâm dữ liệu, v.v.)
Đặc trưng:
UL 1449 4th và CSA C22.2 số 269.1‑14 được liệt kê Loại 1 SPDs UL1283, UL1449 4thứ tự và CSA C22.2 số 269.2‑13 SPDs Loại 2 được liệt kê với Theo dõi sóng hình sin (bộ lọc EMI / RFI)
Kiểm tra SCCR lên đến 200kArms mà không có CB bên ngoài hoặc cầu chì
Prosurge đã được cấp bằng sáng chế SCCR 200kArms công nghệ MOV được bảo vệ bằng nhiệt (PTMOV) làm thành phần cốt lõi
Bảo vệ ở chế độ đầy đủ
Khả năng tăng năng lượng cao với kích thước nhỏ gọn
Đánh giá bảo vệ điện áp thấp
Chỉ báo thất bại xuống cấp. Bộ
đếm sự kiện đột biến tùy chọn 1MHz.
Theo dõi sóng hình sin được liệt kê UL1283 (bộ lọc EMI / RFI) cung cấp khả năng lọc mức suy giảm danh nghĩa trên 40 dB
Vỏ hai loại, vỏ nhựa NEMA 4X và vỏ kim loại NEMA 4 to chống lại bụi bẩn, bụi và nướcBáo động bằng âm thanh, tiếng bíp trong khi SPD
bị lỗi Cảnh báo từ xa tùy chọn
NPT phân luồng
Cấu hình & Thông tin Đặt hàng:
PSP 277Y C 42 M / T1 CTA
Mô hình Điện áp và hệ thống Sự bảo vệ
Bổ sung
Khả năng tăng đột biến Bao vây Loại SPD
loạt cấu hình chế độ
chức năng
120SP: Chia 120 / 240V 11: 25kA mỗi pha240SP:Chia 240 / 480V M: vỏ kim loại T1: UL loại 1 SPD
120Y:120 / 1208V WYE 12:50kA mỗi pha
T2F: UL loại 2 SPD
277Y: 277 / 480V WYE C: Xóa NG 22:100kA mỗi pha (Chỉ loại C2)
C: sự kiện tăng vọt
PSP với sóng sin120 giờ: Đồng bằng chân cao 120 / chế độ bảo vệ 32:150kA mỗi pha * Số phần không có M quầy tính tiền
theo dõi UL 1283240V 42:200kA mỗi pha nghĩa là vỏ nhựa (loại C1)
liệt kê
240D: Đồng bằng 240V 52:250kA mỗi pha120S:120V 1ph, 2W + G⋯ 62:300kA mỗi pha
1. mã điện áp cho hệ thống phân phối điện
120SP, 240SP = 120 / 240V; 240 / 480V ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Ba pha chia pha + đất (Hình 1) 120Y, 127Y, 240Y, 277Y, 347Y = 208Y / 120V, 220Y / 127V, 415Y / 240V,
480Y / 277V, 600Y / 347V ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Wye ba pha (hình sao) bốn dây + đất (Hình 2) 120H,240H = 120 / 240V, 240V / 480V ‑‑‑‑‑‑‑‑ ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ ‑‑‑‑‑‑ Đồng bằng chân cao ba pha (Hình 3) 240D,
480D, 600D = 240V, 480V, 600V ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Ba pha tam giác ba dây + đất (Hình 4) 120S, 127S, 240S,
277S, 347S = 120V, 127V, 240V, 277V, 347V ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ một pha hai dây + đất (Hình 5)
www.Prosurge.com Phát hành bởi Prosurge Electronics. Co., Ltd. phiên bản 2020 2
R
Bảng điều khiển một cổng SPDs
2.M: Vỏ bọc kim loại (không có chữ “M”: vỏ bọc bằng nhựa)
PSP C1（Vỏ nhựa NEMA 4X） PSP C2（NEMA 4 vỏ kim loại）
3. *: Loại SPD trên phiên bản thứ 4 UL1449
T1 = UL Loại 1 SPD, UL1449 được liệt kê
T2F = UL Loại 2 SPD với theo dõi sóng hình sin (bộ lọc EMI / RFI), UL1283 và UL1449 được liệt kê
4. #: Chức năng tùy chọn
C = Bộ đếm đột biến T =
Kiểm tra thất bại
A = Báo động từ xa
www.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 3
R
Bảng điều khiển một cổng SPDs
Sơ đồ mạch cơ bản
Lưu ý: x có nghĩa là 1 đến 6 (Công suất đột biến 50kA ~ 300kA)
Un / Hệ thống điện Sơ đồ mạch cơ bản của mạch chống sét lan truyền
(50/60 HZ) Hệ thống điện có đường trung tính Hệ thống điện không có đường trung tính
120/240 VAC Chia pha PSP⋯SPx2⋯ (3W + G) PSP⋯SPCx2⋯ (2W + G)
240/480 VAC Chia pha⋯120 VAC một pha 127 PSP⋯Sx2⋯ (2W + G)
VAC một pha 220 VAC
một pha 230 VAC một
pha 240 VAC một pha
277 VAC một pha 347
VAC một pha⋯120/208 VAC WYE PSP⋯Yx2⋯ (4W + G) PSP⋯YCx2⋯ (3W + G)
127/220 VAC WYE
220/380 VAC WYE
230/400 VAC WYE
240 / 415VAC WYE
277/480 VAC WYE
347/600 VAC WYE
⋯
Đồng bằng 240 VAC PSP …Dx2⋯ (3W + G)
480 VAC Delta
Đồng bằng 600 VAC
⋯Đồng bằng chân cao 120/240 VAC PSP …Hx2⋯(4W + G, L2 là Chân cao) PSP …HCx2⋯(3W + G, L2 là Chân cao)
240/480 VAC đồng bằng chân cao⋯www.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 4
R
Bảng điều khiển một cổng SPDs
Kích thước (đơn vị: mm)
Dòng PSP có thể được cố định bằng bu lông. Kích thước của các thiết bị và lỗ bu lông như sơ đồ dưới đây.
Điển hình cho dòng PSP C1 Điển hình cho dòng PSP C2
Đặc điểm kỹ thuật chung:
Danh mục PSP C1 C2
Chứng nhận ANSI / UL1449 phiên bản thứ 4, CSA C22.2 số 269.1‑14 cho Type1 ANSI /
UL1449 phiên bản thứ 4, CSA C22.2 số 269.2‑13, UL1283 cho Type2Kiểu kết nối Kết nối song song
Công suất tăng 100‑300kA mỗi pha
SCCR 200kArms
Bộ lọc UL1283 EMI / RFI Theo dõi sóng sin, ‑40dB danh định trên 1MHz (Tùy chọn cho UL Loại 2 được liệt
Kiểm tra trước bộ đếm sét kê) ≥ 200A (với nút Đặt lại)
Thất bại hiện tại Nhấn 2S (nút kiểm tra) Bình
Chỉ báo trạng thái nguồn thường = Đèn LED xanh lam BẬT
Chỉ báo trạng thái làm việc Bình thường = Đèn LED xanh dương BẬT; Fail = Đèn LED màu xanh lam chuyển sang màu đỏ
Buzzer bên trong, bíp trong khi SPD bị lỗiKết nối nguồn 10AWG, chiều dài 762mm (30 ”), (L1 = đen; L2 = đỏ; L3 = xanh lam; N = trắng; PE = xanh lục)
Cáp tín hiệu 16AWG, chiều dài 762mm (30 ”), (C = đỏ; NC = xanh lam; NO = nâu) Nhiệt
Môi trường làm việc độ –40℃ ～ +75℃, Độ ẩm tương đối 5 ~ 95% (25℃), Độ cao ≤3km
Kích thước (W x D x H) NPT 200 x 150 x 100 mm 286 x 200 x 120 mm
có ren 3/4 “NPT
Bao vây Vỏ nhựa, NEMA 4X Vỏ kim loại, NEMA 4
Khối lượng tịnh (giá trị điển hình) 1,59 kg 4,3 kgwww.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 5
R
Thông số kỹ thuật: Bảng điều khiển một cổng SPDs
Hệ thống Trong Chế độ được bảo vệ Xếp hạng bảo vệ điện áp Dâng trào MCOV
Mẫu số Vôn (VPR @ 6kV / 3kA)
(kA) Năng lực (Vạc)
(50 / 60Hz) LN LG NG LL LN LG NG LLPSP120SP22 / * # 600 700 700 1200 100kA / pha, 150/300 *
50kA / chế độPSP120SP32 / * # 600 700 700 1200 150kA / pha, 150/300 *
75kA / chế độ
120 / 240V
PSP120SP42 / * # 20 600 700 700 1200 200kA / pha, 150/300 *
chia pha 100kA / chế độPSP120SP52 / * # 600 700 700 1200 250kA / pha, 150/300 *
125kA / chế độPSP120SP62 / * # 600 700 700 1200 300kA / pha, 150/300 *
150kA / chế độPSP120SPC22 / * # ‑ 700 ‑ 1200 100kA / pha, 150/300 *
50kA / chế độPSP120SPC32 / * # ‑ 700 ‑ 1200 150kA / pha, 150/300 *
120 / 240V 75kA / chế độ20 ‑ 700 ‑ 1200 200kA / pha,
PSP120SPC42 / * # chia pha 150/300 *
100kA / chế độ
Không trung lập
PSP120SPC52 / * # ‑ 700 ‑ 1200 250kA / pha, 150/300 *125kA / chế độ
PSP120SPC62 / * # ‑ 700 ‑ 1200 300kA / pha, 150/300 *
150kA / chế độPSP240SP22 / * # 1200 1200 1200 2000 100kA / pha, 320/640 *
50kA / chế độPSP240SP32 / * # 1200 1200 1200 2000 150kA / pha, 320/640 *
75kA / chế độ
240 / 480V 20
PSP240SP42 / * # 1200 1200 1200 2000 200kA / pha, 320/640 *
chia pha 100kA / chế độPSP240SP52 / * # 1200 1200 1200 2000 250kA / pha, 320/640 *
125kA / chế độPSP240SP62 / * # 1200 1200 1200 2000 300kA / pha, 320/640 *
150kA / chế độPSP240SPC22 / * # ‑ 1200 ‑ 2000 100kA / pha, 320/640 *
50kA / chế độPSP240SPC32 / * # ‑ 1200 ‑ 2000 150kA / pha, 320/640 *
240 / 480V 75kA / chế độ20 ‑ 1200 ‑ 2000 200kA / pha,
PSP240SPC42 / * # chia pha 320/640 *
100kA / chế độ
Không trung lập
PSP240SPC52 / * # ‑ 1200 ‑ 2000 250kA / pha, 320/640 *125kA / chế độ
PSP240SPC62 / * # ‑ 1200 ‑ 2000 300kA / pha, 320/640 *
150kA / chế độwww.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 6
R
Bảng điều khiển một cổng SPDs
PSP127Y22 / * # 600 700 700 1200 100kA / pha, 150
50kA / chế độPSP127Y32 / * # 600 700 700 1200 150kA / pha, 150
220Y127V 75kA / chế độ20 600 700 700 1200 200kA / pha, 150
PSP127Y42 / * # Ba pha
100kA / chế độ
wye
PSP127Y52 / * # 600 700 700 1200 250kA / pha, 150125kA / chế độ
PSP127Y62 / * # 600 700 700 1200 300kA / pha, 150
150kA / chế độPSP127YC22 / * # ‑ 700 ‑ 1200 100kA / pha, 150
50kA / chế độPSP127YC32 / * # 220Y127V ‑ 700 ‑ 1200 150kA / pha, 150
75kA / chế độPSP127YC42 / * # Ba pha 20 ‑ 700 ‑ 1200 200kA / pha, 150
wye 100kA / chế độPSP127YC52 / * # Không trung lập ‑ 700 ‑ 1200 250kA / pha, 150
125kA / chế độPSP127YC62 / * # ‑ 700 ‑ 1200 300kA / pha, 150
150kA / chế độPSP120Y22 / * # 600 700 700 1200 100kA / pha, 150
50kA / chế độPSP120Y32 / * # 600 700 700 1200 150kA / pha, 150
208Y120V 75kA / chế độ20 600 700 700 1200 200kA / pha, 150
PSP120Y42 / * # Ba pha
100kA / chế độ
wye
PSP120Y52 / * # 600 700 700 1200 250kA / pha, 150125kA / chế độ
PSP120Y62 / * # 600 700 700 1200 300kA / pha, 150
150kA / chế độPSP120YC22 / * # ‑ 700 ‑ 1200 100kA / pha, 150
50kA / chế độPSP120YC32 / * # 208Y120V ‑ 700 ‑ 1200 150kA / pha, 150
75kA / chế độ
Ba pha
200kA / pha,
PSP120YC42 / * # wye 20 ‑ 700 ‑ 1200 150
100kA / chế độ
Không trung lập
PSP120YC52 / * # ‑ 700 ‑ 1200 250kA / pha, 150125kA / chế độ
PSP120YC62 / * # ‑ 700 ‑ 1200 300kA / pha, 150
150kA / chế độwww.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 7
R
Bảng điều khiển một cổng SPDs
PSP240Y22 / * # 1200 1200 1200 2000 100kA / pha, 320
50kA / chế độPSP240Y32 / * # 1200 1200 1200 2000 150kA / pha, 320
415Y / 240V 75kA / chế độ20 1200 1200 1200 2000 200kA / pha, 320
PSP240Y42 / * # Ba pha
100kA / chế độ
wye
PSP240Y52 / * # 1200 1200 1200 2000 250kA / pha, 320125kA / chế độ
PSP240Y62 / * # 1200 1200 1200 2000 300kA / pha, 320
150kA / chế độPSP240YC22 / * # ‑ 1200 ‑ 2000 100kA / pha, 320
50kA / chế độPSP240YC32 / * # 415Y / 240V ‑ 1200 ‑ 2000 150kA / pha, 320
75kA / chế độ
Ba pha
200kA / pha,
PSP240YC42 / * # wye 20 ‑ 1200 ‑ 2000 320
100kA / chế độ
Không trung lập
PSP240YC52 / * # ‑ 1200 ‑ 2000 250kA / pha, 320125kA / chế độ
PSP240YC62 / * # ‑ 1200 ‑ 2000 300kA / pha, 320
150kA / chế độPSP277Y22 / * # 1200 1200 1200 2000 100kA / pha, 320
50kA / chế độPSP277Y32 / * # 1200 1200 1200 2000 150kA / pha, 320
480Y / 277V 75kA / chế độ20 1200 1200 1200 2000 200kA / pha, 320
PSP277Y42 / * # Ba pha
100kA / chế độ
wye
PSP277Y52 / * # 1200 1200 1200 2000 250kA / pha, 320125kA / chế độ
PSP277Y62 / * # 1200 1200 1200 2000 300kA / pha, 320
150kA / chế độPSP277YC22 / * # ‑ 1200 ‑ 2000 100kA / pha, 320
50kA / chế độPSP277YC32 / * # 480Y / 277V ‑ 1200 ‑ 2000 150kA / pha, 320
75kA / chế độ
Ba pha
200kA / pha,
PSP277YC42 / * # wye 20 ‑ 1200 ‑ 2000 320
100kA / chế độ
Không trung lập
PSP277YC52 / * # ‑ 1200 ‑ 2000 250kA / pha, 320125kA / chế độ
PSP277YC62 / * # ‑ 1200 ‑ 2000 300kA / pha, 320
150kA / chế độwww.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 số 8
R
Bảng điều khiển một cổng SPDs
PSP347Y22 / * # 1500 1500 1500 2500 100kA / pha, 420
50kA / chế độPSP347Y32 / * # 1500 1500 1500 2500 150kA / pha, 420
600Y347V 75kA / chế độ20 1500 1500 1500 2500 200kA / pha, 420
PSP347Y42 / * # Ba pha
100kA / chế độ
wye
PSP347Y52 / * # 1500 1500 1500 2500 250kA / pha, 420125kA / chế độ
PSP347Y62 / * # 1500 1500 1500 2500 300kA / pha, 420
150kA / chế độPSP347YC22 / * # ‑ 1500 ‑ 2500 100kA / pha, 420
50kA / chế độPSP347YC32 / * # 600Y347V ‑ 1500 ‑ 2500 150kA / pha, 420
75kA / chế độ
Ba pha
200kA / pha,
PSP347YC42 / * # wye 20 ‑ 1500 ‑ 2500 420
100kA / chế độ
Không trung lập
PSP347YC52 / * # ‑ 1500 ‑ 2500 250kA / pha, 420125kA / chế độ
PSP347YC62 / * # ‑ 1500 ‑ 2500 300kA / pha, 420
150kA / chế độPSP120H22 / * # 600‑ 700‑ 700 1200‑200 100kA / pha, 150 /
1200HL 1200HL 0HL 50kA / chế độ 320 (HL)PSP120H32 / * # 600‑ 700‑ 700 1200‑ 150kA / pha, 150 /
1200HL 1200HL 2000HL 75kA / chế độ 320 (HL)
120 / 240V
PSP120H42 / * # 20 600‑ 700‑ 700 1200‑ 200kA / pha, 150 /
đồng bằng chân cao 1200HL 1200HL 2000HL 100kA / chế độ 320 (HL)PSP120H52 / * # 600‑ 700‑ 700 1200‑ 250kA / pha, 150 /
1200HL 1200HL 2000HL 125kA / chế độ 320 (HL)PSP120H62 / * # 600‑ 700‑ 700 1200‑200 300kA / pha, 150 /
1200HL 1200HL 0HL 150kA / chế độ 320 (HL)PSP120HC22 / * # ‑ 700‑ ‑ 1200‑ 100kA / pha, 150 /
1200HL 2000HL 50kA / chế độ 320 (HL)PSP120HC32 / * # ‑ 700‑ ‑ 1200‑ 150kA / pha, 150 /
120 / 240V 1200HL 2000HL 75kA / chế độ 320 (HL)PSP120HC42 / * # 20 ‑ 700‑ ‑ 1200‑ 200kA / pha, 150 /
đồng bằng chân cao
1200HL 2000HL 100kA / chế độ 320 (HL)
Không trung lập
PSP120HC52 / * # ‑ 700‑ ‑ 1200‑ 250kA / pha, 150 /1200HL 2000HL 125kA / chế độ 320 (HL)
PSP120HC62 / * # ‑ 700‑ ‑ 1200‑ 300kA / pha, 150 /
1200HL 2000HL 150kA / chế độ 320 (HL)www.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 9
R
Bảng điều khiển một cổng SPDs
PSP240H22 / * # 1200‑ 1200‑ 1200 2000‑ 100kA / pha, 320 /
1800HL 1800HL 3000HL 50kA / chế độ 550 (HL)PSP240H32 / * # 1200‑ 1200‑ 1200 2000‑ 150kA / pha, 320 /
1800HL 1800HL 3000HL 75kA / chế độ 550 (HL)
240 / 480V
PSP240H42 / * # 20 1200‑ 1200‑ 1200 2000‑ 200kA / pha, 320 /
đồng bằng chân cao 1800HL 1800HL 3000HL 100kA / chế độ 550 (HL)PSP240H52 / * # 1200‑ 1200‑ 1200 2000‑ 250kA / pha, 320 /
1800HL 1800HL 3000HL 125kA / chế độ 550 (HL)PSP240H62 / * # 1200‑ 1200‑ 1200 2000‑ 300kA / pha, 320 /
1800HL 1800HL 3000HL 150kA / chế độ 550 (HL)PSP240HC22 / * # ‑ 1200‑ ‑ 2000‑ 100kA / pha, 320 /
1800HL 3000HL 50kA / chế độ 550 (HL)PSP240HC32 / * # ‑ 1200‑ ‑ 2000‑ 150kA / pha, 320 /
240 / 480V 1800HL 3000HL 75kA / chế độ 550 (HL)PSP240HC42 / * # 20 ‑ 1200‑ ‑ 2000‑ 200kA / pha, 320 /
đồng bằng chân cao
1800HL 3000HL 100kA / chế độ 550 (HL)
Không trung lập
PSP240HC52 / * # ‑ 1200‑ ‑ 2000‑ 250kA / pha, 320 /1800HL 3000HL 125kA / chế độ 550 (HL)
PSP240HC62 / * # ‑ 1200‑ ‑ 2000‑ 300kA / pha, 320 /
1800HL 3000HL 150kA / chế độ 550 (HL)PSP240D22 / * # ‑ 1200 ‑ 1200 100kA / pha, 320
50kA / chế độPSP240D32 / * # ‑ 1200 ‑ 1200 150kA / pha, 320
240V 75kA / chế độ20 ‑ 1200 ‑ 1200 200kA / pha, 320
PSP240D42 / * # Ba pha
100kA / chế độ
đồng bằng
PSP240D52 / * # ‑ 1200 ‑ 1200 250kA / pha, 320125kA / chế độ
PSP240D62 / * # ‑ 1200 ‑ 1200 300kA / pha, 320
150kA / chế độPSP480D22 / * # ‑ 1800 ‑ 2000 100kA / pha, 550
50kA / chế độPSP480D32 / * # ‑ 1800 ‑ 2000 150kA / pha, 550
480V 75kA / chế độ20 ‑ 1800 ‑ 2000 200kA / pha, 550
PSP480D42 / * # Ba pha
100kA / chế độ
đồng bằng
PSP480D52 / * # ‑ 1800 ‑ 2000 250kA / pha, 550125kA / chế độ
PSP480D62 / * # ‑ 1800 ‑ 2000 300kA / pha, 550
150kA / chế độwww.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 10
R
Bảng điều khiển một cổng SPDs
PSP600D22 / * # ‑ 2000 ‑ 2500 100kA / pha, 690
50kA / chế độPSP600D32 / * # ‑ 2000 ‑ 2500 150kA / pha, 690
600V 75kA / chế độ20 ‑ 2000 ‑ 2500 200kA / pha, 690
PSP600D42 / * # Ba pha
100kA / chế độ
đồng bằng
PSP600D52 / * # ‑ 2000 ‑ 2500 250kA / pha, 690125kA / chế độ
PSP600D62 / * # ‑ 2000 ‑ 2500 300kA / pha, 690
150kA / chế độPSP120S22 / * # 600 700 700 ‑ 100kA / pha, 150
50kA / chế độPSP120S32 / * # 600 700 700 ‑ 150kA / pha, 150
75kA / chế độ
120V 20
PSP120S42 / * # 600 700 700 ‑ 200kA / pha, 150
Một pha 100kA / chế độPSP120S52 / * # 600 700 700 ‑ 250kA / pha, 150
125kA / chế độPSP120S62 / * # 600 700 700 ‑ 300kA / pha, 150
150kA / chế độPSP127S22 / * # 600 700 700 ‑ 100kA / pha, 150
50kA / chế độPSP127S32 / * # 600 700 700 ‑ 150kA / pha, 150
75kA / chế độ
127V 20
PSP127S42 / * # 600 700 700 ‑ 200kA / pha, 150
Một pha 100kA / chế độPSP127S52 / * # 600 700 700 ‑ 250kA / pha, 150
125kA / chế độPSP127S62 / * # 600 700 700 ‑ 300kA / pha, 150
150kA / chế độPSP240S22 / * # 1200 1200 1200 ‑ 100kA / pha, 320
50kA / chế độPSP240S32 / * # 1200 1200 1200 ‑ 150kA / pha, 320
75kA / chế độ
240V
PSP240S42 / * # 20 1200 1200 1200 ‑ 200kA / pha, 320
Một pha 100kA / chế độPSP240S52 / * # 1200 1200 1200 ‑ 250kA / pha, 320
125kA / chế độPSP240S62 / * # 1200 1200 1200 ‑ 300kA / pha, 320
150kA / chế độwww.Prosurge.com Phát hành bởi Prosurge Electronics. Công ty Trách Nhiệm Hữu Hạn. Phiên bản 2020 11
R
Bảng điều khiển một cổng SPDs
PSP277S22 / * # 1200 1200 1200 ‑ 100kA / pha, 320
50kA / chế độPSP277S32 / * # 1200 1200 1200 ‑ 150kA / pha, 320
75kA / chế độ
277V
PSP277S42 / * # 20 1200 1200 1200 ‑ 200kA / pha, 320
Một pha 100kA / chế độPSP277S52 / * # 1200 1200 1200 ‑ 250kA / pha, 320
125kA / chế độPSP277S62 / * # 1200 1200 1200 ‑ 300kA / pha, 320
150kA / chế độPSP347S22 / * # 1500 1500 1500 ‑ 100kA / pha, 420
50kA / chế độPSP347S32 / * # 1500 1500 1500 ‑ 150kA / pha, 420
75kA / chế độ
347V
PSP347S42 / * # 20 1500 1500 1500 ‑ 200kA / pha, 420
Một pha 100kA / chế độPSP347S52 / * # 1500 1500 1500 ‑ 250kA / pha, 420
125kA / chế độPSP347S62 / * # 1500 1500 1500 ‑ 300kA / pha, 420
150kA / chế độGhi chú: “*“ MCOV cho L1‑L 2
Mô tả

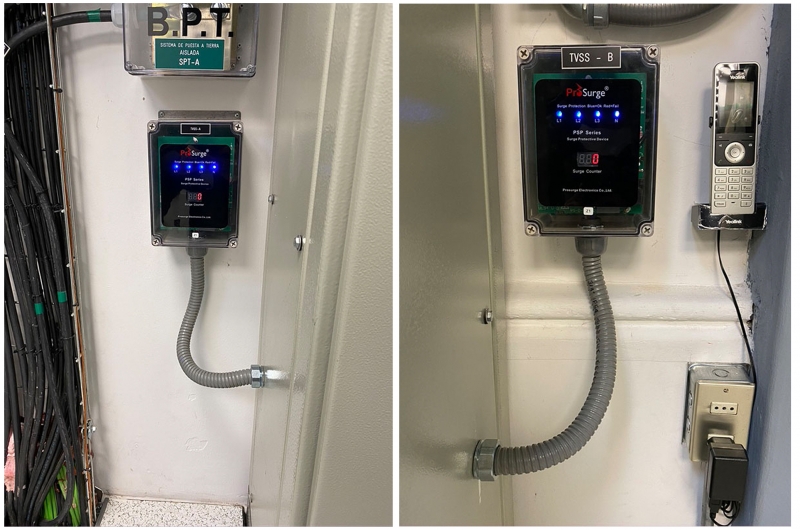

Tủ cắt lọc sét 3 pha PSP347S62 Prosurge Mỹ dùng cho hệ thống viễn thông!
- Tủ cắt lọc sét 3 pha PSP347S62 Prosurge Mỹ mắc song song, thích hợp bảo vệ nhà máy, các tòa nhà sử dụng điện 3 pha, Trạm BTS viễn thông.
- Tủ cắt lọc sét gồm hệ thống board mạch điện tử chính xác, cắt lọc sét nhanh chóng hiệu quả
– Bảo vệ type1/ type 2 theo UL 1449 (US), chứng chỉ UL ( Mỹ )
– Khả năng cắt sét 300kA/ phase
– Chức năng Sine wave tracking
– Hai đèn Led báo chỉ thị trạng thái, có cổng kết nối cảnh báo
– Tích hợp bộ đếm sét, độ nhạy 0,2KA
– Vỏ hộp bằng kim loại sơn tĩnh điện, NEMA 4
– đấu Song song với mạch điện trong nhà
#solar #spd #nlmt #chongset #chongsetsolar #chongsetnlmt #chongsetlantruyen #cắtlọcsét #cắtsét #chốngsétlantruyền #BTS #viễnthông
Chức năng tủ cắt lọc sét AC 3 pha Prosurge Mỹ:
UL 1449 4th và CSA C22.2 số 269.1-14 được liệt kê loại 1 SPD
UL1283, UL1449 4th và CSA C22.2 số 269.2-13 SPD Loại 2
được liệt kê với Theo dõi sóng hình sin (bộ lọc EMI / RFI).
Dòng ngắn mạch SCCR lên đến 200kA mà không cần CB bên ngoài hoặc cầu chì.
Công nghệ MOV được bảo vệ bằng nhiệt SCCR 200kA của Prosurge.
được cấp bằng sáng chế (PTMOV) làm thành phần cốt lõi.
Chế độ bảo vệ đầy đủ.
Khả năng tăng năng lượng cao với kích thước nhỏ gọn.
Xếp hạng bảo vệ điện áp thấp.
Chỉ báo lỗi xuống cấp.
Bộ đếm sét đột biến tùy chọn.
Theo dõi sóng hình sin được liệt kê UL1283 (bộ lọc EMI / RFI) .
cung cấp khả năng lọc mức suy giảm danh nghĩa 40 dB trên 1MHz.
Vỏ bọc hai loại, vỏ nhựa NEMA 4X và vỏ kim loại NEMA 4 để chống bụi bẩn, bụi và nước.
Âm thanh báo động, tiếng bíp khi SPD không thành công.
Tùy chọn cảnh báo từ xa.
NPT phân luồng
Đánh giá
Chưa có đánh giá nào.
